一：P9环氧换向器粉云母板的详细介绍

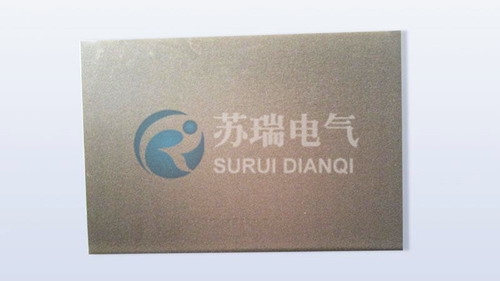

P9环氧换向器粉云母板是由环氧树脂胶粘漆粘贴粉云母纸,经烘焙、压制加工而成的硬质板状绝缘材料。
P9环氧换向器粉云母板厚度均匀，具有较高的电气性能。适于作工作温度130℃的直流电机换向器铜片间的绝缘。
二：P9环氧换向器粉云母板的技术数据
1、尺寸
（1）面积不小于250×500平方毫米。其中允许面积不小于250×300平方毫米的占总重量的5%以下。面积小于上述规定的(其中可包括耐电压击穿处做明显标记的大面积云母板)根据供需双方协议出厂。
（2）厚度和公差见下表
| 标称厚度 | 公差 | |
| 平均值 | 个别值 | |
| 0.4-0.15毫米 (相隔0.05) | ±0.03毫米 | ±0.06毫米 |
| 2、外观：换向器粉云母板边缘整齐，无针孔、表面起泡、外来杂质和边角分层的现象。 3、组成成份含量见下表 |
| 云 母胶粘剂挥发物不少于90%不少于10%不少于1.0% |
| 4、收缩率见下表 标称厚度(毫米)在压力600公斤/厘米2和温度20±5℃下(不大于)在压力600公斤/厘米2和温度160±5℃下(不大于)不少于909%2.5% |
| 5、光滑度：换向器粉云母在压力600公斤/厘米2和温度160±5℃下试验，边缘无胶滴挤出和粉云母滑出。 6、常态时的击穿强度不低于20千伏/毫米。击穿强度个别值不低于标准值的75%。 7、耐电压：换向器粉云母按9千伏/毫米计算的电压值进行耐电压试验，不应击穿 8、起层率见下表。（厚度在1.0毫米以上的粉云母不做规定） |
| 标准厚度范围与试样面积(毫米)起层率0.4-0.6520 × 20不大于 5%0.7-1.020 × 40不大于 10% |
